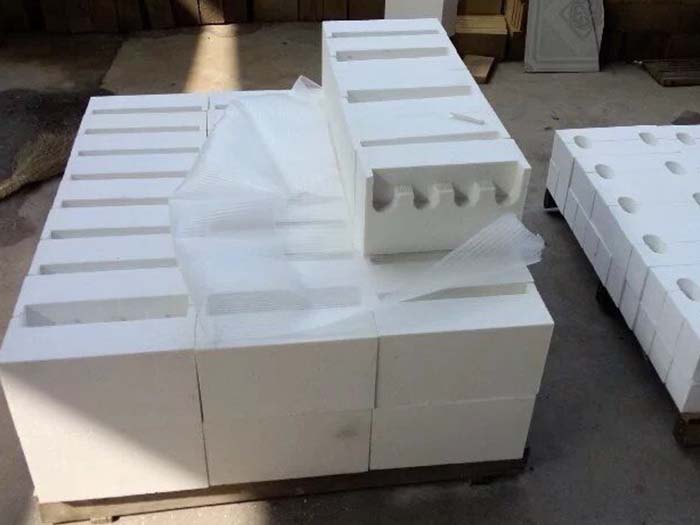

氧化鋁空心球磚是以氧化鋁空心球和氧化鋁粉為主要原料，結合其它粘結劑，在1750℃下燒成。本實用新型屬于一種溫材料節能保溫材料。

在減輕爐體重量、改造結構、節約材料和能源等方面取得明顯效果。

一。使用溫度高：

溫度可達1750℃以上，熱穩定性好。再熱線變化率小，使用壽命長。

2。化結構，減輕爐體重量：

目前，耐高溫材料的體積密度為2.6-3.0g/cm，而氧化鋁空心球磚的體積密度只有1.1-1.5g/cm，同樣體積的氧化鋁空心球磚可以減輕1.1-1.9t的重量。

三。節省材料：

例如，要達到同樣的溫度，重質磚的價格與氧化鋁空心球磚的價格相同，而且還需要大量的隔熱耐火材料。采用氧化鋁空心球磚，每立方米可節約重磚1.1-1.9噸，節約耐火保溫材料80%以上。

四。節能：

氧化鋁空心球具有明顯的保溫特性和較低的導熱系數，能起到良好的保溫效果，減少熱排放，提高熱效率，從而達到節能的目的。節能效果可達30%以上。

氧化鋁空心球及其制品是輕質耐火材料，具有異的耐高溫性和節能性，在各種環境中都非常穩定。特別是在1800℃高溫窯上的應用。空心球可用作高溫、溫保溫填料、高溫耐火混凝土輕骨料、高溫澆注料等，空心球磚可用于高溫節能、倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應爐等，滲氮爐等對于減輕爐體重量、改造結構、節約材料和能源，將取得明顯的效果。



氧化鋁空心球的自然堆積密度為0.42-0.97g/cm3，吹球完好率為70%-90%。隨著球徑的減小，球的完整率增大，球的自然堆積密度也增大。空心球的氧化鋁含量大于99.5%。這種空心球可直接用作塊狀保溫材料。使用時，大小球配合，摻入適量輕燒α-Al2O3微粉，保溫隔熱效果較好。氧化鋁空心球的高溫可達1800℃。以空心球為骨料，以氧化鋁粉為基材，以硫酸鋁和羧甲基纖維素溶液為粘結劑，制備空心球磚。空心球的大小是合適的。氧化鋁微粉是由工業γ-AI2O3經1450℃煅燒、粉碎、提純而得的α-Al2O3。氧化鋁含量大于99%，粒徑均小于0.147m，其中85%小于5μm，粘結劑用量為5%硫酸鋁溶液（質量分數20%）和4%羧甲基纖維素溶液（質量分數3%）。將混合后的毛坯倒入木模中，置于振動臺上，經振動和輕壓成型，得到完整、均勻分布的球體毛坯體。干燥后的坯體可根據不同要求在1500-1800℃下進行燒制。產品孔隙率50%～70%，抗壓強度4～6Mpa，導熱系數3.3～3.8kj/m·h·℃。1100℃~空冷的熱震循環次數超過15次，是一種既有強度又有良好隔熱性能的耐火隔熱材料。隨著氧化鋁粉體的加入和燒成溫度的變化，產品的性能變化很大。球徑比的變化對產品性能影響不大。



如果您有相關需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發、生產和工程施工的高新技術企業，年產13萬噸，歡迎您來廠實地考察洽談業務。
